脚手架的48个验收标准和44个验收细节
2017-12-26 来自: 厦门创意豪贸易有限公司 浏览次数:1027

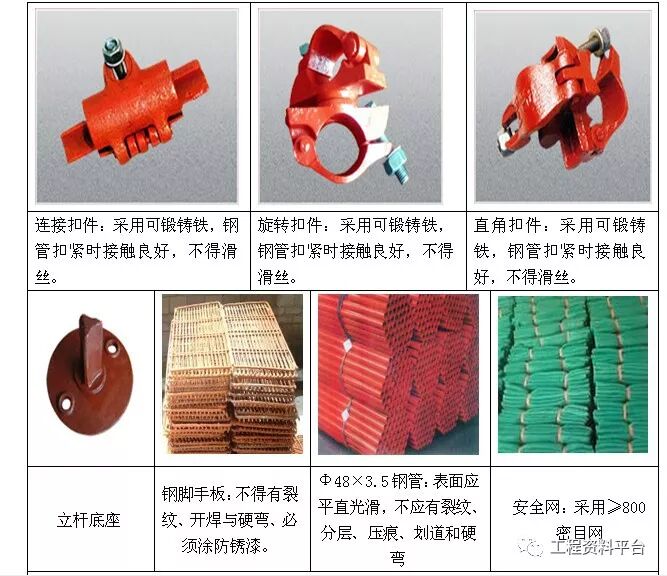

A-1：材料应按***现行标准进行***%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，***具备产品质量合格证、生产许可证、***检测单位检测报告。点击免费下载海量工程资料
A-2

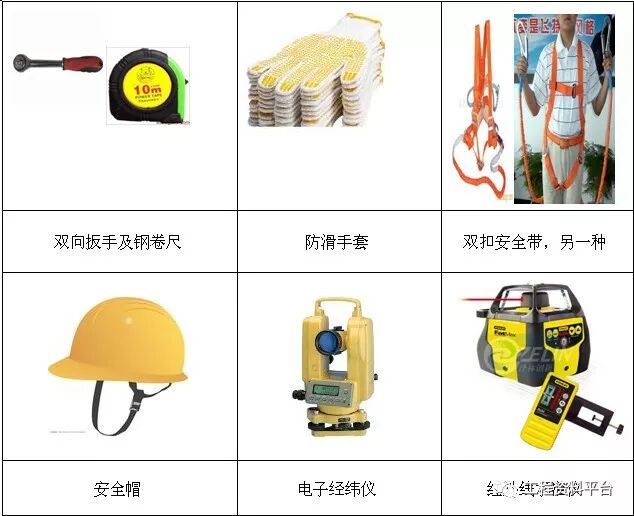

安全防护设备及测量作业设备齐全
A-3
总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
A-4
所以脚手架作业人员***持证上岗。
A-5
图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
A-6

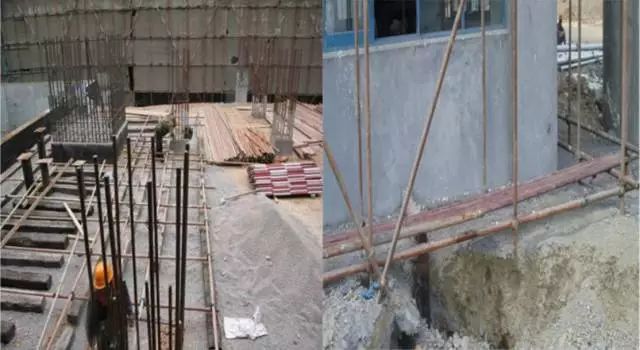

基础要求：采用混凝土硬化处理，混凝土厚度≥***mm，混凝土标号≥C20，***满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
A-7

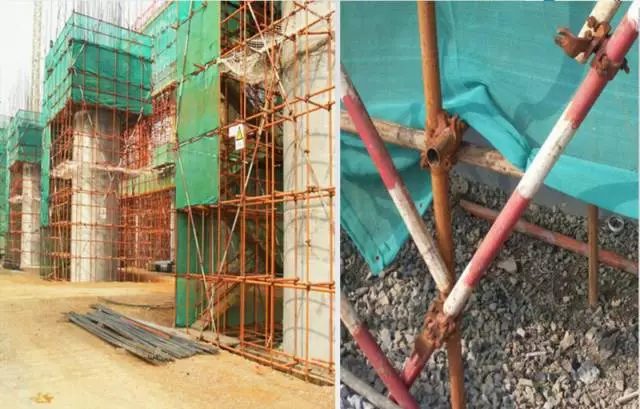

基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

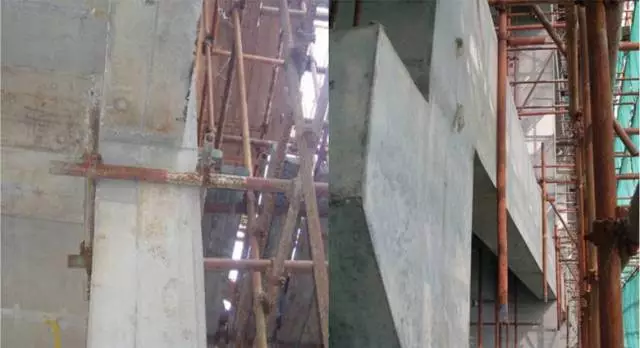

A-8

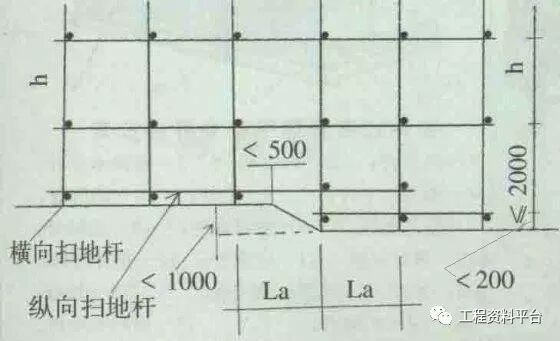

纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。点击免费下载海量工程资料
A-9 立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

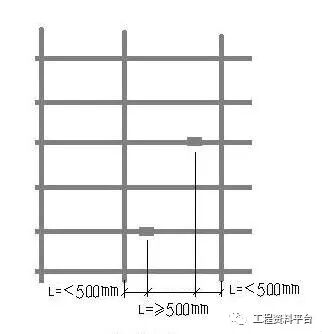

A-10 纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。

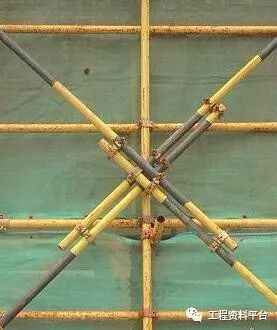

A-11 剪刀撑斜杆的接长采用扣件进行搭接。长度不少于1m，不小于3个扣件
A-12
对头铺设的脚手板接头下面***设置两根小横杆，板端距小横杆***～150mm。
A-13 搭接的脚手板***搭在小横杆上，搭接长度不小于200mm。拐弯处的脚手板***交叉搭铺，，接缝的搭接长度a≥***mm,L≥200mm，每张脚手板***四点绑扎。

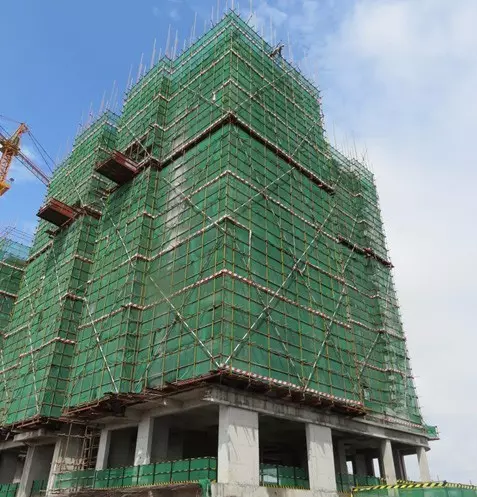

A-14 脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。点击免费下载海量工程资料
A-15 主节点处各扣件中心点距离要求：a≤150mm。（1、立杆2、纵向水平杆3、横向水平杆4、剪力撑）
A-16 连墙件采用刚性连接，按两步三跨设置，但要满足连墙杆覆盖面积≤27m2,在结构混凝土侧面预埋Φ20钢筋，钢筋预埋长度及及焊接宽度***满足专项方案荷载要求，连墙杆靠近主节点设置，偏离主节点的距离≤300mm。
A-17

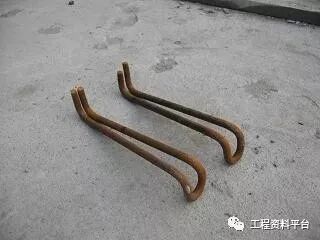

钢丝绳卸载预埋件原材料要求：采用直径≥Φ20圆钢，推荐使用预埋螺母装配式预埋件，预埋长度***满足专项方案荷载要求。
A-18 钢丝绳卸载预埋件安装要求：预埋位置结构梁外侧，混凝土未够28天龄期严禁连接卸载钢丝绳。
钢丝绳卸载预埋件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。
A-19
悬挑载预埋件原材料要求：采用直径≥Φ20圆钢，严禁使用螺纹钢，预埋长度***满足专项方案荷载要求；
悬挑载预埋件错误做法：严禁后期焊接固定。
A-20 脚手架预埋连墙件要求：采用直径≥Φ20圆钢预埋件，并跟脚手架满焊连接，预埋件严禁使用螺纹钢，预埋长度及焊接长度***满足专项方案荷载要求；推荐使用、预埋钢板螺母的连接方法。
脚手架预埋连墙件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。

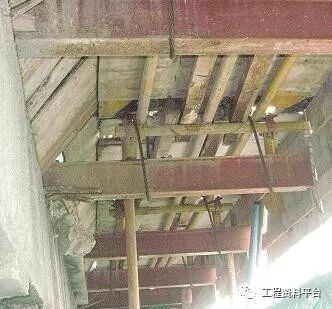

A-21 悬挑卸载设置要求：悬挑钢梁采用≥16号工字钢，工字钢悬挑架体高度（无钢丝绳卸载）不能超过24m；如高度超过24m的要有专项卸载方案，经监理及甲方确认方可实施。
A-22
电梯洞口防护栏要求：护栏高度≥1.6m，竖向钢筋间距≤***mm,顶部标准楼层及警示语，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作，电梯井内侧***设置低压照明。点击免费下载海量工程资料
A-23
楼梯护栏设置要求：采用可拆卸水管护栏，高度≥1.2m；临边超过3m落差的楼梯***挂网及底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
A-24
楼层内洞口长宽≥400mmх400mm的封闭防护要求：洞口内用四点膨胀螺丝固定Φ6@150钢筋网，面再封≥10mm厚胶合板，四周覆盖压边200mm，再砂浆封边。
A-25
楼层内洞口长宽＜400mmх400mm的封闭防护要求： 10mm厚胶合板固定，刷醒目油漆标识。
A-26
临边护栏设置要求：采用可拆卸水管护栏，高度1.2m，安装完毕后再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
A-27 脚手架兜底网设置要求：每3层楼设置一层兜底网，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
A-28 脚手架硬封闭设置要求：材料采用10mm厚胶合板，每6层楼设置一层硬封闭防护脚手板，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
A-29
基坑护栏设置要求：采用可拆卸水管护栏，高度1.2m，再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作，推荐使用混凝土反坎踢脚板。
A-30
无法用胶合板封闭护栏设置要求：采用可拆卸水管护栏，高度≥1.2m；临边超过，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
A-31 设置要求：材料采用10mm厚胶合板，设置双层胶合板硬封闭防护，人行通道层高度≥2 m
A-32 塔吊调运覆盖范围防护棚设置要求：材料采用10mm厚胶合板密铺，设置双层胶合板硬封闭防护。
A-33 踢脚板设置要求：材料采用≥9mm厚胶合板，高度180mm,每层***设置一层踢脚板；踢脚板设置在立杆及安全网之间。

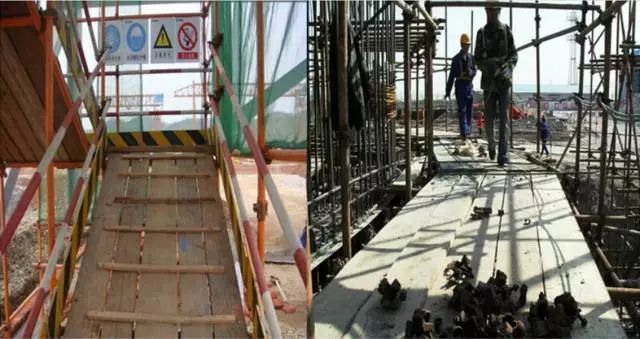

A-34 施工楼梯搭设原材料要求：采用钢管、钢网踏步板或钢板踏步板、5mm厚胶合板踢脚板；施工楼梯搭设要求：踏步板宽300mm,楼梯宽度≥***0mm，休息平台宽度≥***0mm，踢脚板高180mm，坡度宜采用1∶3，栏杆高度1.2m。
A-35 整体预制式卸料平台原材料要求：底盘架外围为≥[18槽钢，中间为≥[12槽钢，底板及侧板为≥3mm厚花纹钢板，吊环采用≥20mm厚的钢板，围栏四角立柱和上部扶手中间立柱、水平杆均为Ф48×3.5钢管，钢丝绳采用≥φ18.5×4；
整体预制式卸料平台标识要求：每次安装完毕后***经监理公司验收合格后方可投入使用，并做好每次验收的书面记录，限重标志采用“傻瓜式”限重标识牌。堆放高度不能超过卸料护栏高度；如堆放钢管时，伸出卸料平台外尺寸不得超过钢管总长度的1/4；
整体预制式卸料平台搭设要求：使用前总包单位***提供专项方案，栏杆抗侧压强度满足堆放钢管要求。安全系数不小于2，经监理及甲方确认方可实施。
A-36 塔吊上下班通行通道搭设要求：采用扣件式水管护栏，高度1.2m，安装完毕后再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
A-37 人货梯通道搭设要求：底部采用10mm厚胶合板密铺，防护门采用***锁头保护。
A-38 人货梯通道插销伸出长度≥150mm,人货梯铁门中部铁板封300mm宽，上下封密钢网。
A-39

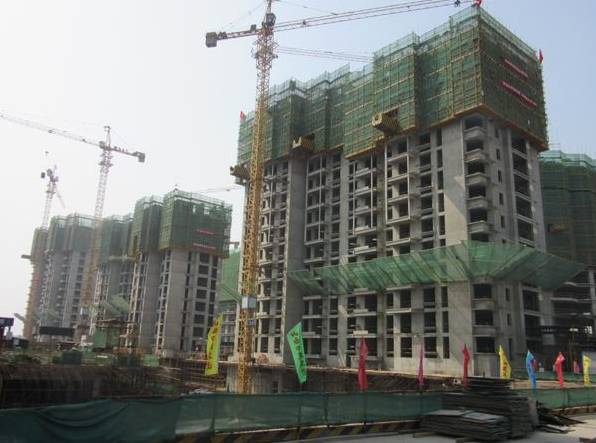

悬挑平挡板及斜挡板的设置要求：材料采用10mm厚胶合板，设置双层硬封闭；禁止使用通透材料封闭，总包单位***提供专项方案，经监理及甲方确认方可实施。
双层防护的错误做法：双层防护没有采用硬封闭，采用竹竿代替10mm厚胶合板。
A-40 悬挑平台板底部排水沟设置：有外墙展示需要的建筑物***要安装镀锌铁皮排水沟天沟，总包单位***提供专项方案，经监理及甲方确认方可实施。
A-41 作业层脚手架搭设要求：脚手架高出作业面高度≥1.8m。
A-42 每层脚手架搭设完成后，***经施工单位自验合格，并报经监理公司验收合格后方可进行楼面梁底板安装，并做好每次验收的书面记录。
A-43 安全警戒要求：脚手架搭设及拆除施工过程中***有安全员全程负责警戒，不得中途离场，禁止非脚手架作业人员进入安全警戒区域，如安全员或警戒员中途离场，不得施工。
A-44
警戒区域采用安全铁马隔离并有专人负责警戒，不得中途离场，如安全员或警戒员中途离场，不得施工。
A-45
拆除脚手架的原则是先搭后拆，后搭先拆；***检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；应根据检查结果补充完善脚手架拆除施工方案中的拆除顺序和措施，经甲方项目部批准后方可实施；拆除脚手架前***先清除脚手架上杂物及地面障碍物。
A-46 连墙件***随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
A-47 当脚手架采取分段时，对不拆除的脚手架两端，两端有封闭防护，按照专项方案要求增加连墙杆， 总包单位***提供专项方案，经监理及甲方确认方可实施。
A-48 当脚手架采取分立面拆除时（如人货电梯位置保留不拆），对不拆除的脚手架两端，两端有封闭防护，按照专项方案要求增加连墙杆，总包单位***提供专项方案，经监理及甲方确认方可实施。
44个验收细节
脚手架主要验收可分为10 部分： 1）脚手架地基与基础的施工，***根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算； 2）脚手架地基与基础是否夯实； 3）脚手架地基与基础是否平整； 4）脚手架地基与基础里是否积水。 1）脚手架搭设场地杂物清除，平整，并使排水通畅； 2）排水沟的设置应在脚手架***外排的立杆以外的500mm~680mm之间； 3）排水沟的宽度为：200mm~350mm之间；深度为：150mm~300mm之间；水沟的端部应设置集水井一座（600mm×600mm×1200mm）来保证水沟里的水及时的排除； 4）排水沟的上口宽度：300mm；下口宽度：180mm； 5）排水沟的坡度为i=0.5。 1）脚手架垫板、底托的验收是根据脚手架高度及承载来定的； 2）24m以下脚手架的垫板规格是（宽度大于200mm、厚度大于50mm）、保证每根立杆***摆放在垫板中间部位、垫板面积不得小于0.15㎡； 3）24m以上承载脚手架的底部垫板的厚度***经过严格计算； 4）脚手架底托***摆放在垫板中心部位； 5）脚手架底托宽度大于***mm厚度不得小于50mm 。 1）扫地杆***与立杆连接，不得扫地杆与扫地杆之间连接； 2）扫地杆水平高差不得大于1m，距边坡的距离不得小于0.5m； 3）纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上； 4）横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 1）脚手架主体验收是根据施工需要经过计算，如安装普通脚手架立杆间距***小于2m；大横杆间距***小于1.8m；小横杆间距***小于2m。建筑承载的脚手架***按照计算要求验收。一般脚手架的荷载不得超过每平方米300公斤，特殊脚手架***另行计算。同跨内不能超过两个工作面。 2）立杆的垂直偏差应根据架体高度来验收,并同时控制其***差值：当架体低于20米时，立杆偏差不大于5厘米。架高在20米至50米之间，立杆偏差不大于7.5厘米。架高大于50米时，立杆偏差不大于10厘米。 3）脚手架立杆接长时除顶层顶部可以使用搭接外，其余各层各步接头***使用对接扣件连接脚手架架体的接头应交错布置：两根相邻杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至安全通道主节点的距离不宜大于纵距的1/3；搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于***mm。 双立杆脚手架中，副立杆高度不得低于3步，钢管长度不应小于6米。 4）脚手架大横杆不得大于2米，***连续设置，一排大横杆的水平偏差值不大于脚手架***长度的1/250，且不得大于5厘米，大横杆不得设置在同一跨内，脚手架侧面横杆伸出架体宜在10-15厘米之间。 5）脚手架小横杆应设置在立杆和大横杆的交点处，***与立杆使用直角扣件连接，当在操作层时，应在两节点中间再加一根小横杆，以承受和传递脚手板上的荷载，小横杆固定***使用直角扣件，固定在纵向水平杆上。 6）在架体搭设过程中扣件***合理使用，不得代用和错用扣件，滑丝或带裂纹的扣件绝不得使用在架体中。 1）施工现场脚手架搭设完成脚手板铺设***满铺脚手板对接***正确，在架子拐弯处，脚手板应交错搭接，并且***绑牢，不平处用木块垫平钉牢； 2）作业层的脚手板应铺平、铺满挤严、绑扎牢固，离开墙面12—15CM端部脚手板探头长度不得大于20CM，横向水平杆的间距应根据脚手架的使用情况搭设，脚手板的铺设可采用对接平铺也可采用搭接铺设。 连墙件设置种类有两种：刚性连墙件和柔性连墙件，施工现场宜采用刚性连墙件。高度小于24米的脚手架，需3步3跨设置连墙件，高度在24米至50米之间的脚手架需2步3跨设置连墙件。 1）连墙件应从脚手架体底层***步纵向水平杆处开始设置。 2）连墙件应宜靠近主节点设置，偏离主节点的距离不应大于300mm。 3）连墙件宜优先采用菱形布置，也可采用方形、距形布置。 4）脚手架的两端***设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m(两步)。 5）脚手架架体高度在24m以下的单、双排脚手架，应采用刚性连墙件与建筑物可靠连接，也可采用脚手管、拉筋和顶撑配合使用的附墙连接并在两头设置防滑措施。严禁使用仅有拉筋的柔性连墙件。 6）脚手架架体高度在24m以上的单、双排脚手架***应采用刚性连墙件与建筑物可靠连接。 7）连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置，应与脚手架连接的一端应下斜可靠连接。 8）连墙件***采用可承受拉力和压力的结构。 9）当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45度—60度之间；连接点中心至主节点的距离不应大于300mm.。抛撑应在连墙件搭设后分开拆除。 10）脚手架架体高度在40m以上有风涡流作用时，应采取抗上升翻流作用的连墙措施。 1）24m以上的脚手架均***在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。承重及特殊架子内部设置多个由底到顶的连续剪刀撑，剪刀撑的斜杆与地面的倾角是否在45°～60°之间，每道剪刀撑的宽度不应小于4跨，且不应小于6米; 2）架体高于24米时，***连续由低到高设置剪刀撑。 1）脚手架上下措施有两类：挂设爬梯和搭设“之”形步道或斜步道； 2）爬梯挂设***由低到高连续垂直的设置，每垂直约3米***固定一次，顶部挂钩使用8#铅丝绑扎牢固； 3）上下步道***同脚手架高度一起搭设，人行步道宽度不得小于1米，坡度1：6，运料步道宽度不小于1.2米，坡度1：3。防滑条间距0.3米，防滑条高度约3-5厘米。 1）施工脚手架如需要挂设安全网，检查安全网***平整、牢固、齐全； 2）建筑施工脚手架外侧***设有密目网，密目网***平整，齐全； 3）在脚手架垂直高度每10-15米需设置防坠落措施，在架体外侧要及时设置密目网。内侧安全网铺设时***要拉紧，安全网固定绳***环绕绑扎的固定可靠处。
